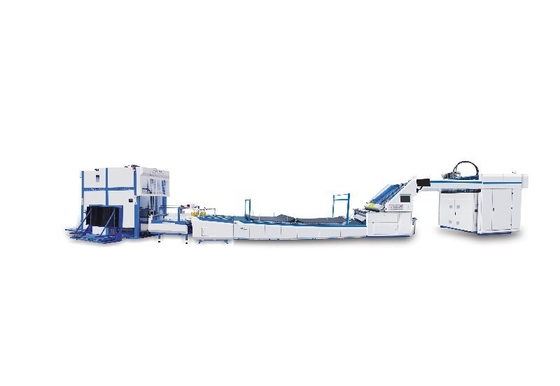

GFHD 1500 高速段ボールラミネート機 200m/min

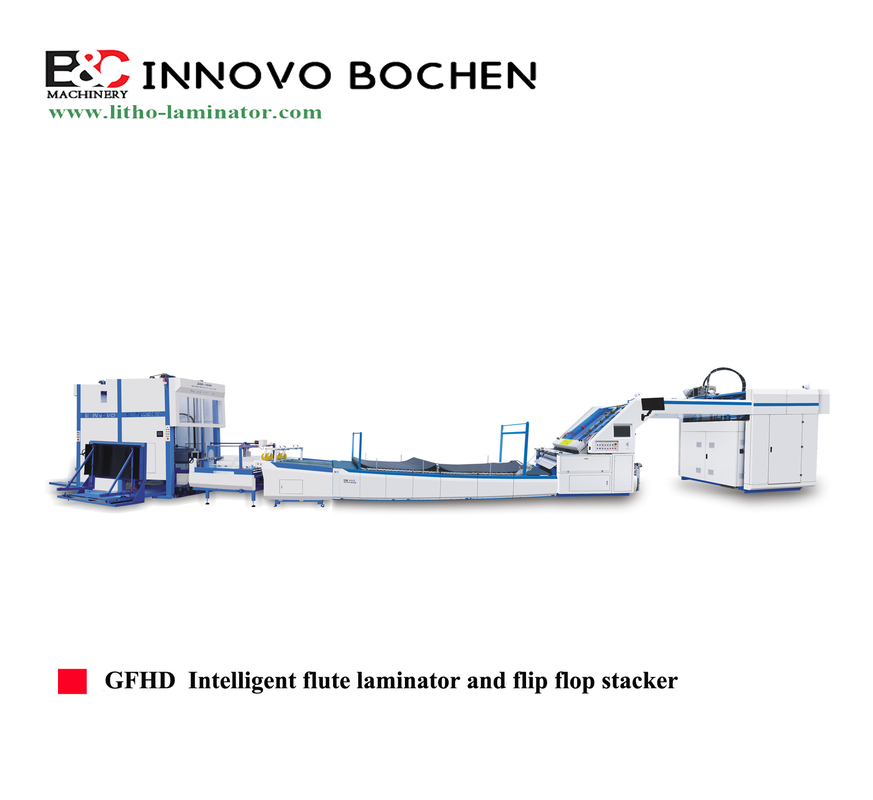

GFHD インテリジェント フルートラミネーターとフリップフロップスタッカー

GFH 自動高速フルートラミネート機

機械の概要:

GFHは,私たちの会社によって開発された最新世代の高速自動フルートラミネートマシンです.このマシンの上部紙は,オフセットプリンターの原則をオーバーラップフィードを採用します.そして上部紙側計は,動き側計とサーボ紙表面追跡と修正原則を採用紙に圧力をかけずに紙を吸い込み プレッシングロールなし波紋紙の高さを自動的に検出できますローラー間の隙間を自動的に調整し,クレムの量を自動的に調整し,ラミネートローラをスクロールする必要はありません.最長ラミネート速度が200m/分に達する (24高速,高効率,高精度が理想的な選択です.

性能特性:

1上層シート オーバーラップフィード + ノンストップ修正 精度を失うことなく高速 速度が180m/minに達します

2. 底面シート 鉛のエッジフィードシステムと高流量吸着吸着フィード. 底面紙は直接粘着ロールに入ります (ロールによる圧力なく,波紋紙の硬さを壊さない)紙の耐圧性を確保し,粘着剤の量を30%削減することで,コストを節約するだけでなく,過剰なガム現象も解決します.

3前面の圧圧ロールは新しいポリフッロエチレン材料ででき,洗いやすいので,操作者の労働力を減らすことができます.

4機械全体にはハンドル,電気調節,自動検出厚さがないため,単品作業の強度を削減し,有効な作業時間を増加します.

5装置は重複式給餌を使用しているため,停止せずにギャップ修正はありません. 単位時間の出力は50%増加し,単位時間の消費電力を大幅に削減しました.エネルギー節約にも貢献しました.

6. 高精度を確保するためにトップシートアライナーシステムを採用. 給餌モードは,重複シートまたは分離シートタイプを選択することができます.

7. デジタルデザインは,粘着体積の自動調整を実現します. 粘着ロールのギャップの自動調整 (底面シートの厚さに合わせて自動的に).

8ステンレス鋼の大型アニロックスロール (160mm直径) の設計は安定し高効率で,均等にコーティングし,粘着体積を節約します.

9. 紙のトップと底の自動検出,自動サーボ修正技術. 紙のトップを自動的に追跡し,紙の底にフィットさせ,精度は高くなります.

10プレスタイカー構造を使って プレスタイク紙をプレスタイカーに押し込むこともできます プレスタイク紙をプレスタイカーに直接押し込むこともできます

11カーブされた波紋紙に適しています.

12. 流通粘着システムを使用して,粘着の損失を軽減し,粘着効果を安定させる.

13紙のサイズを入力してください. 紙のサイズを入力してください.

14. 注文メモリ機能, 1 クリックで前の注文を転送,便利で迅速です.

15ビデオモニタリング

16合計9つのサーボです

仕様:

支店 紹介:
1.紙の底から餌を与え

リードエッジ補給システム 補給圧力構造がないと,波紋紙が損傷し,波紋紙の圧力耐性が向上しません.輪は片方向軸承を使用 (ゴム輪の磨きを減らす)広いゴムホイールは,E,F,Gの波紋が変形しないことを保証します.また,紙箱やグレーボードの400gm以上も走ることができます.

2.上部シート給餌メカニズム

高速シャフトレスフィッダーで装備され,ベッカーの真空ポンプと一緒に. フィッダーの前と後ろは,サーボモーターによって制御されています.入力紙のサイズに応じて,自動的に位置付けされます.. 給餌モードは,重複シートまたは分離シートタイプを選択できます. 高精度を保証するためにトップシートアライナーシステムを採用します.

3.電気システム

主にシメンス電気システムを使用して,機械の安定性,高効率,低故障を保証します. 人と機械のインターフェースとPLCの組み合わせを使用して,画面にすべての情報を表示します.

注文メモリ機能, 1 クリックで前回の注文を転送,便利で迅速です.

4.準備前の部分

紙の積み重ねを前もって 止まらない状態で 効率を向上させる
紙の大きさは自動的に位置づけられる. 二重用途のリフティングプラットフォーム,プレスタッカー構造を使って プレスタック紙をプラットフォームに押し込むことができます紙のスタックを プラットフォームに直接押し付けます 紙のスタックの実際の位置に合わせて プラットフォームを調整できます

5.位置付けシステムとグリーフローラー

センサーとサーボモーターを装備し,高い精度を保証するために独立した補償動作を行うための制御トップシート.設計は,大きなステンレス鋼アニロックスロール (160mm直径) は安定し,高効率です均等に塗り 粘着剤を節約する

デジタルデザインは,粘着体積の自動調整を実現します. 粘着ロールのギャップの自動調整 (底面シートの厚さに合わせて自動的に).

6.自動潤滑システム

ローヤリングの使用寿命を延長しコストを節約するためにローヤリングを定期的に潤滑します.

7.大きなベルトトップシート給餌システム

スピードが速く 安定して 薄い紙に適しています

• 新しいデザインの圧力ローラー

洗濯とスクロールが自由で 操作者の労働力を減らすための 新しいポリフルオエチレン材料です

• 測定システム

セルボモーター付き高精度厚み測定装置を採用します.すべてのロール圧が自動的に調整されます.

• 圧力システムなし

プレッシャーローラーなし 高流量吸着システムで 板の原始硬さを保ち 板をより良く保護します

• 上部シートブリッジの修正システム

.

このシステムは 橋の部分で上層シートを補給するためです 上層シートが並ぶようにして 紙の精度を高めます

• 液体リフティングユニット

液圧式リフティングシステムを採用します. ボタンを押すと,それは引き上げます. それは粘着ロールを洗うのに便利です.

• グルロール分離制御

機が止まらなければ,粘着ロールは止まらない. 粘着をうまく保ち,溢れません. それから粘着を節約します.

• 注文管理システム

注文メモリ機能. 機械は前の注文記録を格納することができます. 前回の作業を行いたいとき. 前回の注文を起動するだけで,機械は自動的にこの注文データに調整します.

• 紙のトップ・ダブルシートの検出システム

このシステムでは 走っているときに 紙の上部を検出し 同時に2枚の紙を 供給するのを防ぎます

部分リスト

ZSD ピールターナー

製品紹介

積み重ね機は,スロー紙テーブル,紙テーブルのスタック,ターニングテーブル,紙受容台からなるフルートラミネート機のアクセサリー製品である.紙は,スローフィードテーブルを通してクレップ紙ユニットに接続されます.紙は紙の山に積み上げられ ターニングテーブルに送られますターニングテーブルにある紙の山回転メカニズムは,紙の山を一度回転させ,ターニングテーブルに回転するために使用されます.

上部は,紙を分離するメカニズムにベルト輸送メカニズムによって供給され,その後,受信テーブルの上部に入ります.紙は受付テーブルのパレットに落ちる紙の回転と積み重ねを完全に自動化します.紙を平らにし,貼り付け,人材の需要を大幅に削減し,紙配送の効率を効果的に改善する利点があります.手作業の強さを減らす.

性能特性
A. パレット は 自動 に 機械 に 押し入れ られ ます.
B. 時速12000pcsのフラットラミネート機に合わせる
C. 紙が曲がるのを防ぐためにFlipモードを変更できます.
D. 生産効率を向上させるため,回収を停止しない機能
E. 労働を減らし,労働の強度を減らす.
F. 紙 は きれいに 叩き合っ て 積み上げ られ ます.
G.マシンは,異なるメーカーによる フルートラミネートマシンとマッチすることができます.
H紙は裏側から出てきます
I. 一クリックで調整 (紙のサイズを入力するだけです)
J ビデオモニタリング (オプション)
パラメーター:

支部 の 紹介

1隔離装置

この部品には,シートを素早く分離する加速機能があります.同時に,操作者は不標準の製品を選べます.
2伯爵とスタッカー

このパーツは紙を丁寧にタップして 送り出すことができます.紙スタッカーの高さはセンサーの位置によって調整できます.

3装置を回す

この部品は配達台に紙を送り込み,この部品の操作は伺服モーターによって制御されます. さらに,私たちは画面のフリップモードも調整できます.

4配達テーブル

この部品は紙をきれいに叩き 紙を積み重ねます 連続配送機能があります
5タッチスクリーン

紙のサイズをここに設定すれば 方向性は自動的に調整されます

オプション:
1自動出口

この床ローラー装置は 紙の堆積物を自動的に供給します

2トレーの自動ロード機

この装置は,自動的に操作を容易にするため,トレイを機械に押し込む.
