5層のフルートラミネート機,サーボ制御付き

    高精度シート・トゥ・シート 5層 フルート・ラミナティング・マシン

性能特性

● この機械は,2つの波紋板とあらゆるタイプの上板の組み合わせを一緒にラミネートできます. 2層の板 (紙箱+紙箱),3層,4層,5層,7層などの製品を生産できます.

● ラミネート タイプ: 波紋 + 波紋 + カードボーン, 波紋 + 波紋, 波紋 + カードボーン, カードボーン + カードボーン, カードボーン + グレー カードボーン + カードボーン, など

● 上部と下部紙の自動検出,自動サーボ修正技術.上部紙が自動的に下部紙を追跡してフィットさせ,精度は高い.

● 下の紙給餌部では,輸入された伺服モーター制御システム,日本NITTA吸管ベルト,鉛端給餌システムを使用します.


● カーブ型 波紋紙 に 適した 多機能 の 紙 棚.

● ステンレス鋼のグリーローラー (長さ160mm) で,細工されたアニロックスを磨き,小量のグリーでも均質なグリーコーティングを保証します.

● 二重利用のリフティングプラットフォームは,プレスタッカー構造を使用して,プレスタック紙をプラットフォームに押し込むことができます.また,紙のスタックを直接プラットフォームに押し込むことができます.

● 塗装ロールと圧力ロールの表面に特殊なポリエチレン材料,粘着剤は自動的に落ち,フリースクービング.

● 粘着 効果 を 安定 さ せる ため に 循環 し て いる 粘着 システム を 用いる.

● 一クリックで機械全体を調整する (紙のサイズを入力するだけです).

● ビデオ 監視

パラメーター:




構造の特徴:
◆ 世界 の 指導 的 な 送電 制御 システム を 採用 し,紙 の サイズ の システム の 自動 調節 を 入力 する だけ が 必要 です.

◆ 高速 の コンピューター 装置 に よっ て,一 時間 に 1万2千 枚 まで の 装置 を 設置 する.

◆ チアンリウ 型 空気 供給 頭,前向き の 噴嘴 の 4 組 と 吸い込み の 噴嘴 の 4 組 を 備える.

◆ フェイダ ブロック は,紙 を パレット に 収め られる 低 スタック の 紙 を 採用 し,線路 付き の プレ スタッカー を 設置 でき ます

◆ 電気 の 眼 を 複数 セット に 用い て,底線 の 前進 の 位置 を 知る.上下紙のアライナメントを補償するために独立して回転する精密で滑らかなものです

◆ 人 と 機械 の インターフェース と PLC プログラム の モデル 画面 を 用い て,フル 機能 の 電子 制御 システム が 動作 条件 と 作業 記録 を 自動的に 検知 でき ます.

◆ 自動 粘着 補給 システム は 紛失 し た 粘着 を 自動的に 補正 し,粘着 循環 に 協力 する こと が でき ます.



支店 紹介:
1. 紙の底に餌を与える


紙の底をよりスムーズに保ち カードボードも使えます


2. トップシート給餌メカニズム

高速自動専用フィードーの紙の持ち上げと供給ノズルは,薄い紙と厚い紙の両方に適応するように自由に調整できます.迅速かつスムーズに実行するトップフィッティング紙を確保.


3電気システム

機械の安定性,高効率,低故障を保証する,ヨーロッパのCE要件に従って設計.警告のようなものスクリーンにエラー検出,障害,動作速度,などを一目で表示します.


4プリスタックパーツ

プリセット機能のプリパイルシステムは,タッチスクリーンで紙のサイズを設定し,自動で方向付けして設定時間を効率的に短縮できます.



5トランスミッション

安定性を確保するために,Gates 同期ベルトとSKFベアリングが主トランスミッションとして採用されています.圧縮ロールと粘着剤の値は,機械的なエンコーダーを持つハンドルで簡単に調整できます..

6.左から右の位置付けシステム




7位置付けシステムとグリーフローラー


フォトエレクトリックセンサーの複数のセットを使用し,
セルボモーターの両側にある上部シートを制御して,上部紙と下部紙の正確な位置付けを行うために,独立した補償動作を行う.
ステンレス鋼のローラーで 細かく磨いた後 腐りません
均等に塗装された粘着剤の最小量を保証します
ダウンロールは水ロールで清掃します.


8. タッチスクリーン操作システム


高解像度の人と機械のインターフェースで 人間と機械の対話を実現します動作と欠陥のリアルタイムダイナミックモニタリングを実現調整とトラブルシューティングをより便利にします



9リードエッジ 給餌システム (オプション)


このシステムはオプションで,大きなサイズと厚い底シートに適しています.


10. シャフトなしのサーボフィッダー(選択可能)


このシステムはオプションで 長サイズトップシートに適しています

11. 紙の底部のための大きな吸い込みシステム(選択可能)


このシステムはオプションで カードボードや波紋板 3層から5層の製品なら このシステムを選択できます


12自動潤滑システム (オプション)


ローヤリングの使用寿命を延長するためにローヤリングを定期的に潤滑


13ビデオモニタリング (オプション)


このオプションでは,機械の動作を監視できます.操作者は頻繁に機械を歩く必要はありません.

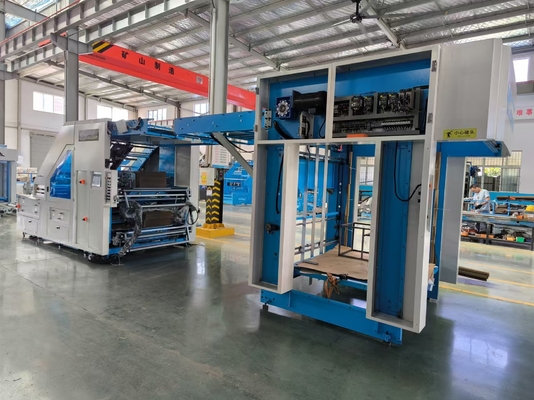

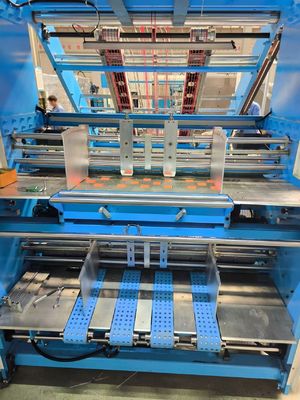

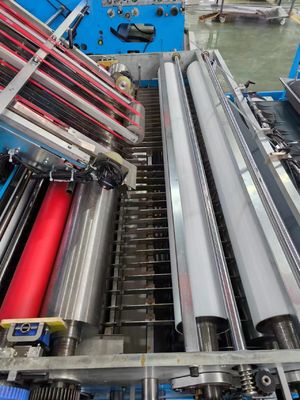

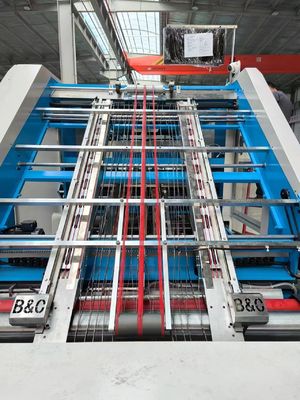

マシン画像
