GFS1500 高速フルートラミネーター

ワンクリック調整と注文メモリ 高速フルートラミネーターマシン GFS1500 (段ボールラミネーション用)

性能特性:

● リードエッジ給紙システム。給紙圧力構造がなく、段ボールを傷つけず、段ボールの耐圧性を向上させます。

● 高精度を確保するために、トップシートアライナーシステムを採用しています。給紙モードは、オーバーラップシートまたは分離シートタイプを選択できます。

● デジタル設計により、接着剤量の自動調整を実現します。接着剤ローラーのギャップの自動調整（ボトムシートの厚さに応じて自動的に）。

● 大型ステンレス鋼アニロックスローラー（直径160mm）の設計は、安定性と高効率であり、均一に塗布し、接着剤量を節約します。

● トップとボトムの紙の自動検出、自動サーボ補正技術。トップの紙が自動的にボトムの紙を追跡してフィットさせ、精度が高くなります。

● デュアルユースリフティングプラットフォーム。プレスタッカー構造を使用して、紙のプレパイルをプラットフォームに押し込むことができます。また、紙のスタックを直接プラットフォームに押し込むこともできます。

● ボトムペーパーの多機能ラックは、湾曲した段ボールに適しています。

● 循環接着剤システムを使用して、接着剤の損失を減らし、接着効果を安定させます。

● 機械全体のワンクリック調整（用紙サイズを入力するだけ）。

● 注文メモリ機能、ワンクリックで以前の注文を転送でき、便利で高速です。

● ビデオ監視。

パラメータ:

構造的特徴:
◆ 世界をリードする伝送制御システムを採用し、用紙サイズを入力するだけでシステムが自動調整されます。

◆ コンピュータ化された高速フィッティング、毎時最大18,000枚。

◆ Chuanliu型エア供給ヘッド、4セットの前方ノズルと4セットの吸引ノズル。

◆ Feida Blockは、低いスタックの段ボールを採用しており、紙をパレットに合わせることができ、トラックアシストプレスタッカーを取り付けることができます。

◆ 複数のセットの電気アイを使用して、ボトムラインの事前位置を把握し、フェイスペーパーの両側のサーボモーターを独立して回転させて、上下の紙の位置合わせを補正し、正確でスムーズにします。

◆ フル機能の電子制御システムは、マンマシンインターフェースとPLCプログラムモデルディスプレイを使用しており、動作状態と作業記録を自動的に検出できます。

◆ 自動接着剤補充システムは、失われた接着剤を自動的に補正し、接着剤リサイクルと連携できます。



ブランチ紹介:
1. ボトムペーパーフィーディング

輸入サーボモーター電気制御システムを使用し、日本NITTA吸引を使用
ベルトは吸引力インバーターを作り、ベルトは水ローラーで洗浄されます。特許取得済み
技術により、段ボールと厚紙がスムーズに出て、操作が簡単になります。

2. トップシートフィーディング機構

高速自動専用フィーダーの用紙持ち上げと給紙ノズルの両方を自由に調整して、薄い紙と厚い紙の両方に適応させることができます。Beckerポンプと連携。トップ給紙紙が高速かつスムーズに走行することを保証します。

3. 電気システム

ヨーロッパのCE要件に従って設計されており、機械の安定性、高効率、低故障を保証します。マンマシンインターフェースとPLCの組み合わせを使用し、警告、エラー検出、障害、動作速度など、すべての情報を画面に一目で表示します。

4. プレスタックパート

プリセット機能を備えたプレパイルシステムは、タッチスクリーンを介して用紙サイズとして設定でき、自動的に方向付けられてセットアップ時間を効率的に短縮します。

5. 伝送

Gates同期ベルトとSKFベアリングをメイン伝送として採用し、安定性を確保しています。圧力ローラー、減衰ローラー、接着剤値の両方を、メカニカルエンコーダー付きのハンドルで簡単に調整できます。

6.左右位置決めシステム

7. 位置決めシステムと接着剤ローラー

ボトムシートの相対位置にある複数のセットの光電センサーの使用、
トップシートの両側のサーボモーターを制御して独立した補正動作を行い、トップペーパーとボトムペーパーの正確な位置決めを行います。
ステンレス鋼ローラー、錆びない、狭く研磨した後、
最小量の接着剤が均一に塗布されていることを保証します。
ダウンローラーは水ローラーで洗浄されます。

8. タッチスクリーン操作システム

タッチスクリーンの集中制御を採用し、高解像度マンマシンインターフェースとのマンマシンダイアログを実現し、操作と障害のリアルタイム動的監視を実現し、調整とトラブルシューティングをより便利にします

9. ボトムペーパー用ビッグ吸引システム

このシステムはオプションです。製品に厚紙、段ボール、3層または5層がある場合は、このシステムを選択できます。

10. 自動潤滑システム

ベアリングの寿命を延ばすために、ベアリングに定期的に潤滑油を塗布します

11. シャフトレスサーボフィーダー(オプション)

このシステムはオプションであり、長いサイズのトップシートに最適です。

12. ビデオ監視（オプション）

このオプションは、機械の動作を監視できます。オペレーターは、機械の周りを頻繁に歩き回る必要はありません。

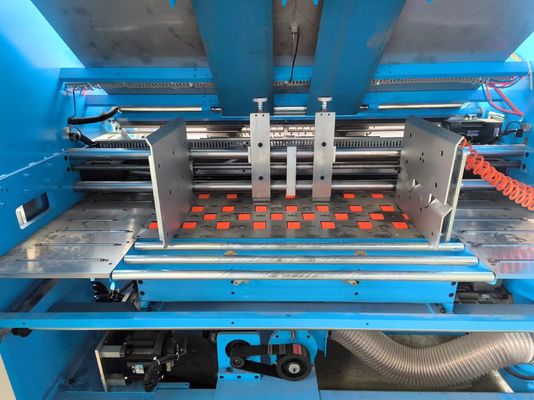

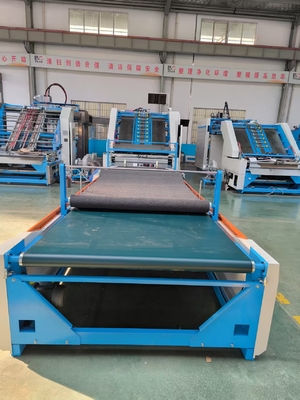

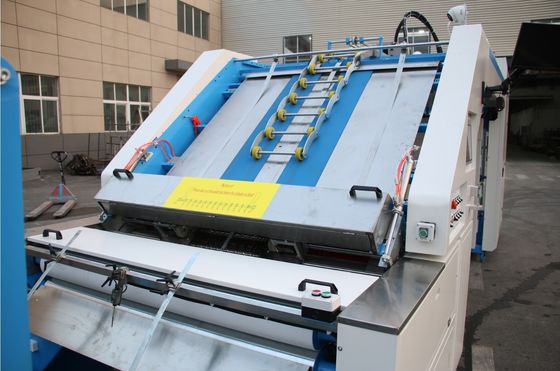

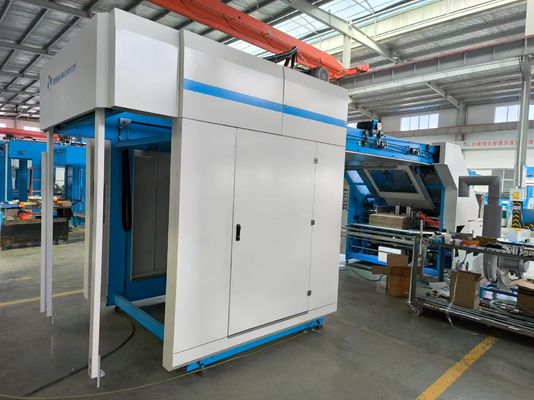

機械の写真
