自動サーボ制御と補正機能を備えた、段ボール用高精度5層枚葉ラミネート装置

    高精度5層シートtoシートラミネート装置（自動サーボ制御および補正付き段ボール用）


性能特性

● この機械は、2つの段ボールとあらゆる種類のトップシートの組み合わせをラミネートできます。2層ボード（段ボール+段ボール）、3層、4層、5層、7層、その他の製品を製造できます。

● ラミネートタイプ：段ボール+段ボール+段ボール、段ボール+段ボール、段ボール+段ボール、段ボール+段ボール、段ボール+グレーボード+段ボールなど

● トップとボトムの用紙の自動検出、自動サーボ補正技術。トップ用紙が自動的にボトム用紙を追跡して適合させ、精度が高くなります。

● ボトム用紙供給部は、日本NITTA吸引ベルトとリードエッジ供給システムとともに、輸入サーボモーター制御システムを使用しています。


● ボトム用紙の多機能ラックは、湾曲した段ボールに適しています。

● 大型のステンレス鋼製グルーローラー（160mm）は、微細なアニロックス研磨により、最小限の接着剤量でも均一な接着剤塗布を保証します。

● デュアルユースリフティングプラットフォームでは、プレスタッカー構造を使用して、用紙のプレパイルをプラットフォームに押し込むことができます。また、用紙のスタックをプラットフォームに直接押し込むこともできます。

● コーティングローラーとプレッシャーローラーの表面には特殊なポリエチレン材料を使用しており、接着剤は自動的に剥がれ、スクラブは不要です。

● 接着剤の損失を減らし、接着効果を安定させるために、循環接着剤システムを使用します。

● 機械全体のワンクリック調整（用紙サイズを入力するだけ）。

● ビデオ監視。

パラメータ：




構造的特徴：
◆ 世界をリードする伝送制御システムを採用しており、用紙サイズを入力するだけでシステムが自動調整されます。

◆ コンピュータ化された高速フィッティング、毎時最大12,000枚。

◆ Chuanliuタイプのエア供給ヘッド、4セットの前方ノズルと4セットの吸引ノズル。

◆ Feida Blockは、パレットに用紙を適合させることができる低スタック段ボールを採用しており、トラックアシストプレスタッカーを取り付けることができます。

◆ 複数の電気目を活用して、ボトムラインの事前位置を把握し、サーボモーターをフェイス用紙の両側に配置して、上下の用紙の位置合わせを独立して補正し、正確でスムーズにします。

◆ フル機能の電子制御システムは、マンマシンインターフェースとPLCプログラムモデルディスプレイを使用しており、動作状態と作業記録を自動的に検出できます。

◆ 自動接着剤補充システムは、失われた接着剤を自動的に補正し、接着剤リサイクルと連携できます。



ブランチ紹介:

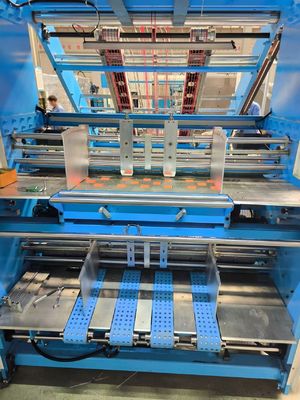

1. ボトム用紙供給


ダブルリードエッジ供給システムを使用します。ボトム用紙の供給をよりスムーズに保つことができます。また、段ボールの供給も可能です。


2. トップシート供給機構

高速自動専用フィーダーの用紙リフティングと供給ノズルの両方を自由に調整して、薄い用紙と厚い用紙の両方に対応できます。Beckerポンプと連携。トップ供給用紙が高速かつスムーズに走行することを保証します。


3. 電気システム

ヨーロッパのCE要件に従って設計されており、機械の安定性、高効率、低故障を保証します。マンマシンインターフェースとPLCの組み合わせを使用し、警告、エラー検出、障害、動作速度など、すべての情報を画面に一目で表示します。


4. プレスタック部

プリセット機能を備えたプレパイルシステムは、タッチスクリーンを介して用紙サイズを設定し、自動的に方向付けられるため、セットアップ時間を効率的に短縮できます。



5. 伝送

安定性を確保するために、SKFベアリングと組み合わせたGates同期ベルトがメイン伝送として採用されています。圧力ローラー、ダンピングローラー、グルーバリューは、メカニカルエンコーダー付きのハンドルで簡単に調整できます。

6.左右位置決めシステム

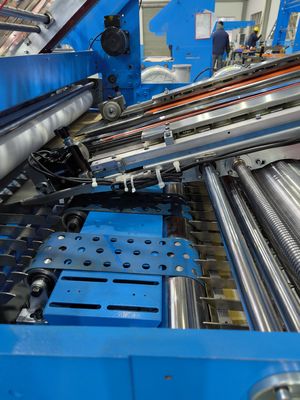

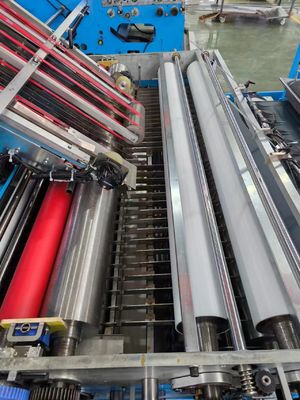

7. 位置決めシステム＆グルーローラー


ボトムシートの相対位置に複数の光電センサーを使用し、
サーボモーターの両側のトップシートを制御して独立した補正動作を行い、トップ用紙とボトム用紙の正確な位置決めを行います。
ステンレス鋼ローラー、錆びない、狭く研磨した後、
最小量の接着剤が均一に塗布されることを保証します。
ダウンローラーはウォーターローラーで清掃されます。


8. タッチスクリーン操作システム


タッチスクリーンの集中制御を採用し、高解像度マンマシンインターフェースとのマンマシンダイアログを実現し、操作と障害のリアルタイム動的監視を実現し、調整とトラブルシューティングをより便利にします



9. リードエッジ供給システム（オプション）


このシステムはオプションであり、大判で厚いボトムシートに最適です。


10( () このシステムはオプションです。製品に段ボール、段ボール、3層または5層が含まれている場合は、このシステムを選択できます。1


11

. ボトム用紙用ビッグ吸引システム( オプション) このシステムはオプションです。製品に段ボール、段ボール、3層または5層が含まれている場合は、このシステムを選択できます。1


2


. 自動潤滑システム（オプション）  ベアリングの寿命を延ばすために、ベアリングに定期的に潤滑油を塗布します 13. ビデオ監視（オプション）


このオプションは、機械の動作を監視できます。オペレーターは、機械の周りを頻繁に歩き回る必要はありません。

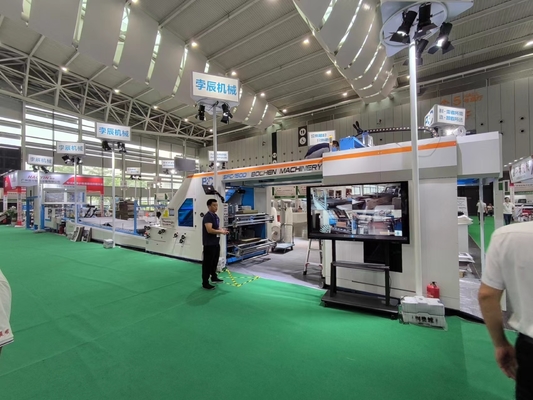

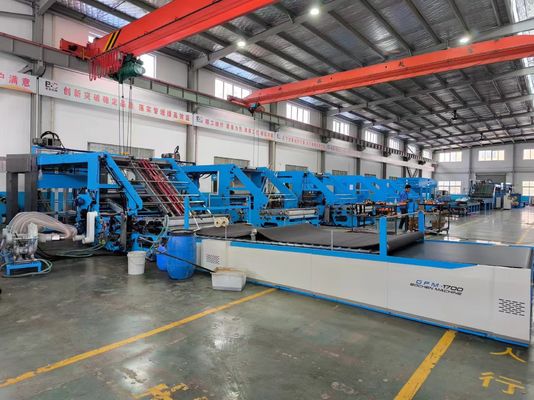

機械の写真
